Model DBBP Series
S-Beam형 로드셀 (20kg~5t)

콤팩트하며 고정밀도(1/3000 이상)의 장점으로 옥내에 설치되는 호퍼스케일 및 각종 시험기에 폭넓게 사용 됩니다.

- 고강도 합금강 사용
- 무전해 니켐 도금
- 방습재 풋팅 처리

제품사양

모델		DBBP
정격용량 (R.C.)		50, 100, 200, 300, 500kg 1,2,3,5ton
정격출력 (R.O.)		3.0mV/V ±0.5%
비직선성		≤0.03% R.O.
히스테리시스		≤0.03% R.O.
반복성		≤0.02% R.O.
크리이프		≤0.03% in 20min.
제로발란스		≤1% R.O.
온도보상범위		-10 ~ 70°C
허용온도범위		-20 ~ 80°C
출력의 온도영향		≤0.02% LOAD/10°C
영점의 온도영향		≤0.02% R.O./10°C
입력간저항		350 Ohms ±3.5 Ohms
출력간저항		350 Ohms ±5 Ohms
절연저항		2000 MOhms at 50V DC
인가전압		3~5V(Recommended), 10V(Maximum)
연결케이블		Ø5mmx3m (22AWG x 4C실드)
보호등급		meets IP 67
허용과부하		150% R.C
극한과부하		300% R.C

형식명

형식명
DBBP		-	2T
-	모델		-	용량
	DBBP			20, 50, 100, 200, 500kg
				1, 2, 3, 5t

결선도

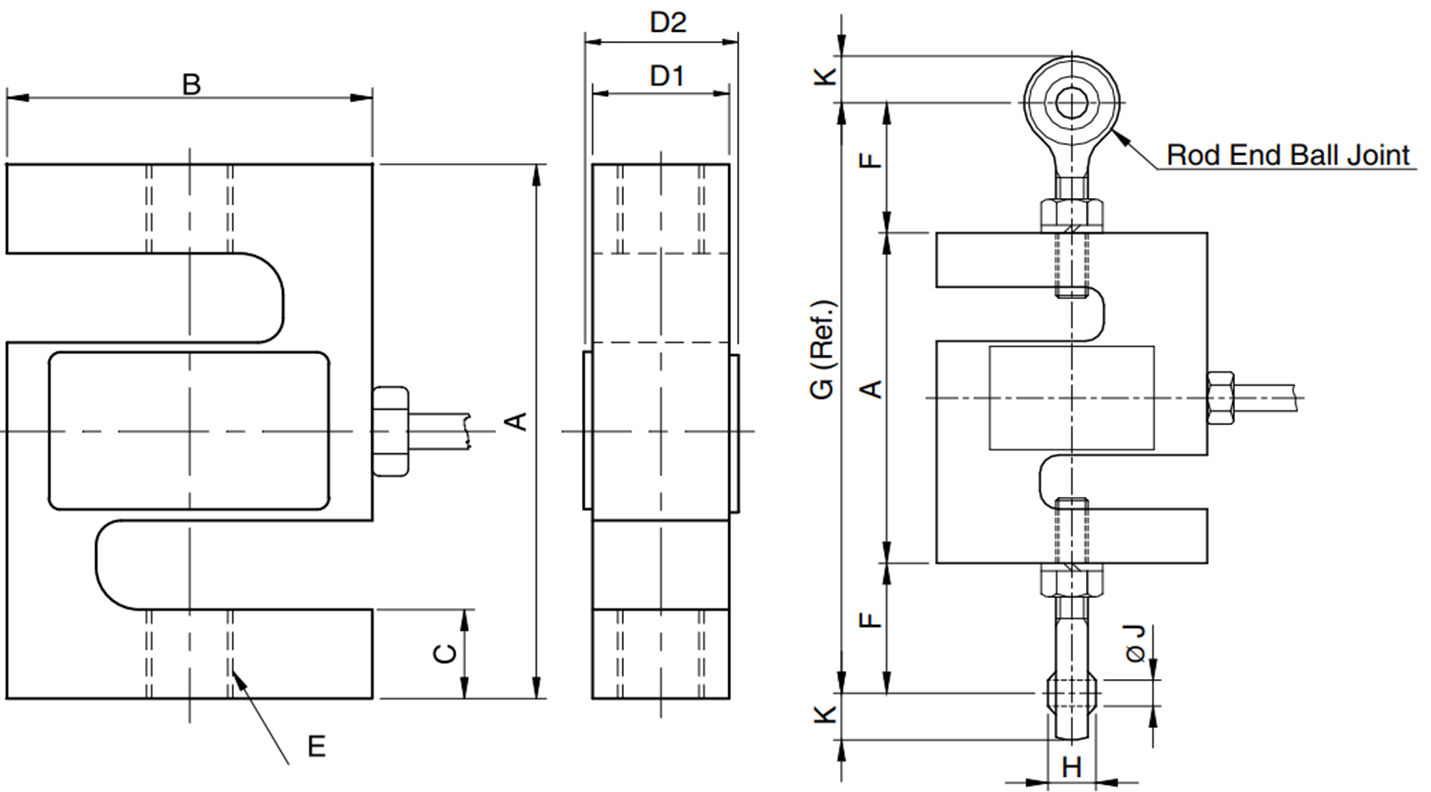

도면

정격 용량	A (mm)	B (mm)	C (mm)	D1 / D2 (mm)	E	F (mm)	G (mm)	H (mm)	J (mm)	K (mm)	Rod End Ball Joints	자중 (kg)
20~100kg (196.1 ~ 980.7N)	63.5	50.8	10.4	12.7 / 19.0	M6x1P	25	113.5	9	6	9	SRDB 1	0.4
200, 500kg (1.961, 4.903kN)	76.2	50.8	12.7	19.0 / 25.0	M12x1.75P	41	158.2	16	12	16	SRDB 2	0.55
1t (9.807kN)	76.2	50.8	16	25.4 / 28	M12x1.75P	41	158.2	16	12	16	SRDB 2	0.73
2t (19.61kN)	108	76.2	20	32.0 / 34.6	M20x1.5P	55	218	25	20	23	SRDB 3	1.7
3, 5t (29.42, 49.03kN)	120.7	88.9	22.1	32.0 / 34.6	M24x2P	55	230.7	28	22	32	SRDB 4	2.1
