Model DBSM Series
인장&압축 소형 로드셀(3kg~30kg)

- 고정밀도(1/2000)
- 과부하 방지 스토퍼 탑재(인장&압축공용)
- 스테인레스 스틸(17-4H)
- 콤팩트한 사이즈


제품사양

모델DBSM
정격용량 (R.C.)3 ,5, 10, 20, 30kg
정격출력 (R.O.)2.0mV/V(Norminal)
비직선성≤0.05% R.O.
히스테리시스≤0.05% R.O.
반복성≤0.03% R.O.
크리이프≤0.03% in 20min.
제로발란스≤2% R.O.
온도보상범위-10 ~ 70°C
허용온도범위-20 ~ 80°C
출력의 온도영향 ≤0.04% LOAD/°C
영점의 온도영향 ≤0.02% R.O./°C
입력간저항350±5 Ohms
출력간저항350±5 Ohms
절연저항 2000 MOhms at 50V DC
인가전압 3~6V(Recommended), 10V(Maximum)
연결케이블Ø3mmx1.5m (28AWG x 4Core Shielded)
보호등급 meets IP 64
허용과부하1000% R.C
재질스테인레스강 (17-4PH)



형식명

형식명　　　　　
DBSM
-20
　
-모델
-용량　
　DBSM

3,5,10,20,30 kg
　　　　　　

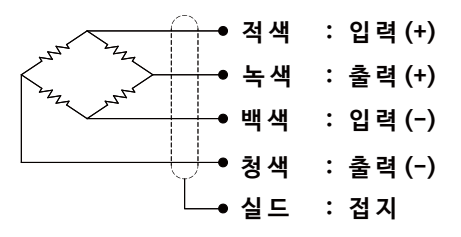

결선도

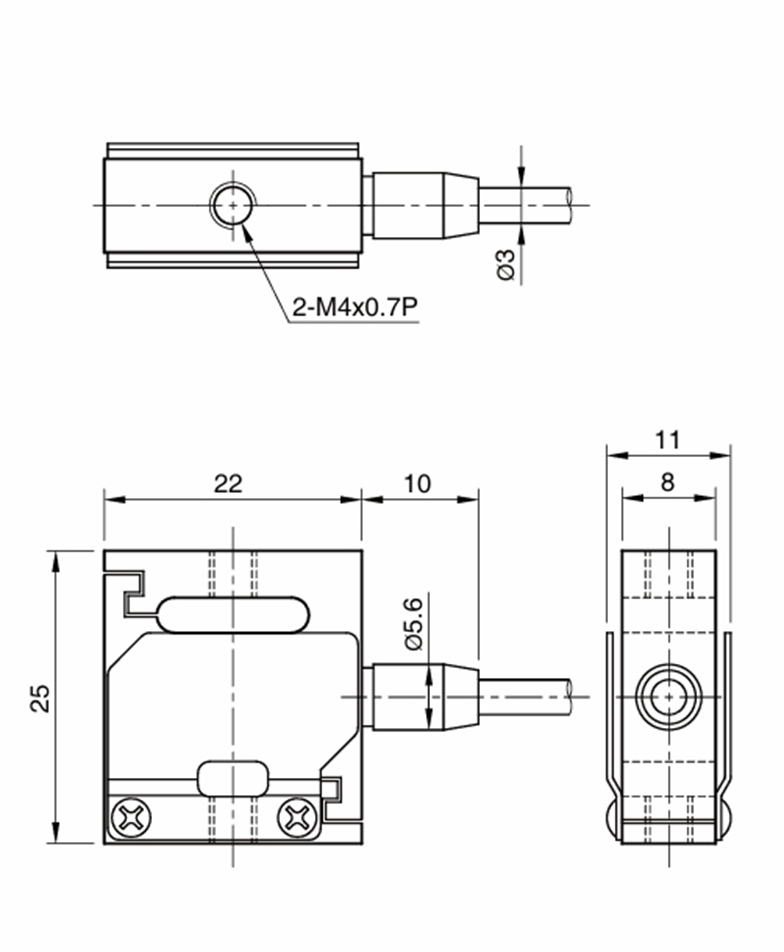

도면
