Model CMCS Series
고정도 압축형 로드셀 (500kg ~ 10t)

콤팩트한 사이즈로 폭넓은 시험 및 계량시스템에 적합합니다.
일체형으로된 엘리멘트에 스테인레스 카바를 용접하여 내환경 특성이 우수합니다.

-17-4PH 고강도 스테인레스강 사용
- 완전 밀폐 구조
- 콤팩트한 사이즈
- 1/3000 이상의 고정도

제품사양

모델		CMCS
정격용량 (R.C.)		500kg, 1, 2, 5, 10 t
정격출력 (R.O.)		2.0mV/V ±0.2%
비직선성		≤0.03% R.O.
히스테리시스		≤0.03% R.O.
반복성		≤0.03% R.O.
크리이프		≤0.03% in 20min.
제로발란스		≤1% R.O.
온도보상범위		-10 ~ 70°C
허용온도범위		-20 ~ 80°C
출력의 온도영향		≤0.03% LOAD/10°C
영점의 온도영향		≤0.03% R.O./10°C
입력간저항		350 Ohms ±3.5 Ohms
출력간저항		350 Ohms ±5 Ohms
절연저항		2000 MOhms at 50V DC
인가전압		3~12V(Recommended), 15V(Maximum)
연결케이블		Ø7mmx6m (22AWG x 4Core Shielded)
보호등급		meets IP 68
허용과부하		150% R.C
극한과부하		300% R.C

형식명

형식명
CMCS		-	1T
-	모델		-	용량
	CMCS			500kg,1,2,5,10ton

결선도

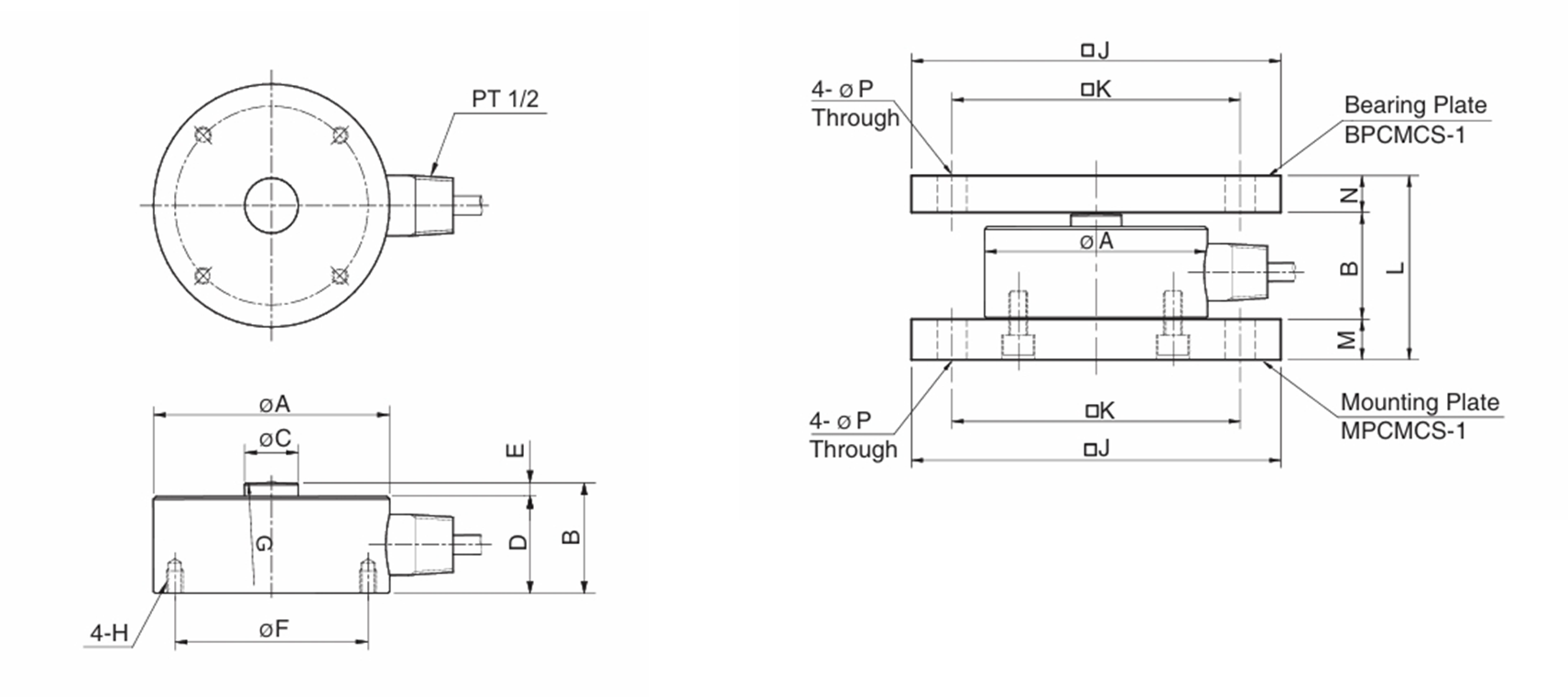

도면

Capacity	ΦA	B	ΦC	D	E	ΦF	G	H		J	K	L	M	N	P	Bearing plate	Mounting plate	자중(kg)
500kg ~ 5t (4.903kN ~ 49.037kN)	88	40	20	35	5	72	R150	4-M6x1P Depth 8		160	126	100	30	30	14	BPCMCS-1 (Zinc Plated Steel)	MPCMCS-1 (Zinc Plated Steel)	0.4
10t (98.07kN)	88	45	20	40	5	72	R150	4-M6x1P Depth 8		160	126	105	30	30	14	BPCMCS-1 (Zinc Plated Steel)	MPCMCS-1 (Zinc Plated Steel)	1.9
