Model CBESA Series
압축형 로드셀 (50kg ~ 20t)

콤팩트한 사이즈로 폭넓은 시험 및 계량시스템에 적합합니다.
일체형으로된 엘리멘트에 스테인레스 카바를 용접하여 내환경 특성이 우수합니다

-17-4PH 고강도 스테인레스강 사용
- 완전 밀폐 구조
- 콤팩트한 사이즈

제품사양

모델		CBESA
정격용량 (R.C.)		50, 100, 200, 500 kg
		1, 2, 3, 5, 10 ,20 ton
정격출력 (R.O.)		2.0mV/V±0.25%
비직선성		≤0.1% R.O.
히스테리시스		≤0.05% R.O.
반복성		≤0.05% R.O.
크리이프		≤0.03% in 20min.
제로발란스		≤1% R.O.
온도보상범위		-10 ~ 70°C
허용온도범위		-20 ~ 80°C
출력의 온도영향		≤0.05% LOAD/10°C
영점의 온도영향		≤0.05% R.O./10°C
입력간저항		700 Ohms ±10 Ohms
출력간저항		700 Ohms ±10 Ohms
절연저항		2000 MOhms at 50V DC
인가전압		3~12V(Recommended), 15V(Maximum)
연결케이블	50kg~2t	Ø5mmx3m (22AWG x 4Core Shielded)
	3~20t	Ø7mmx5m (22AWG x 4Core Shielded)
보호등급		meets IP 68
허용과부하		150% R.C
극한과부하		300% R.C

형식명

형식명
CBESA		-	2T
-	모델		-	용량
	CBESA			50, 100, 200, 500kg
				1, 2, 3, 5, 19 ,20 ton

결선도

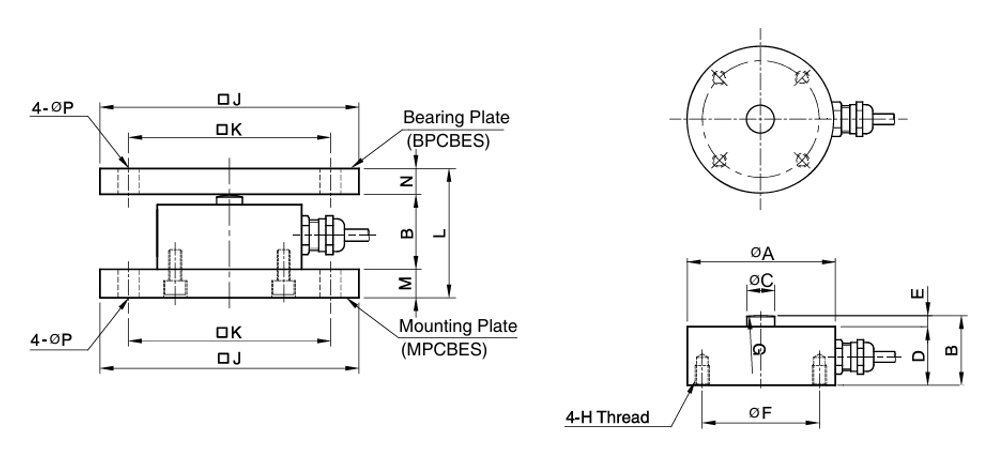

도면

Capacity	ΦA	B	ΦC	D	E	ΦF	G	H		J	K	L	M	N	P	Bearing plate	Mounting plate	자중(kg)
50kg ~ 2t (490.3N ~ 19.61kN)	52	25	10	21	4	42	R50	M5x0.8P Depth 7		100	78	55	15	15	8	BPCBES-1	MPCBES-S1	0.4
3t ~ 10t (29.42kN ~ 98.07kN)	88	45	20	40	5	72	R150	M6x1P Depth 10		160	126	105	30	30	14	BPCBES-2	MPCBES-S2	1.9
10t (196.1kN)	108	50	20	45	5	90	R250	M8x1.25P Depth 10		160	126	110	30	30	14	BPCBES-3	MPCBES-S3	3
