Model CBL Series
소형 압축 로드셀(200kg ~ 3,000kg)

- 고강도 스테인레스강 (17-4PH) 사용
- 용접밀폐구조 (IP68)
- 콤트한 사이즈

제품사양

모델		CBL			CBLT
정격용량 (R.C.)		200, 300, 500kg, 1, 2, 3 ton
정격출력 (R.O.)		2.0mV/V(Approx.)			2.0mV/V±1%
비직선성		≤0.2% R.O.
히스테리시스		≤0.2% R.O.
반복성		≤0.05% R.O.
크리이프		≤0.05% in 20min.
제로발란스		≤1% R.O.
온도보상범위		-10 ~ 70°C
허용온도범위		-20 ~ 80°C
출력의 온도영향		≤0.1% LOAD/10°C
영점의 온도영향		≤0.1% R.O./10°C
입력간저항		720 Ohms ±50 Ohms			850 Ohms ±70 Ohms
출력간저항		700 ±5 Ohms
절연저항		2000 MOhms at 50V DC
인가전압		3~10V(Recommended), 12V(Maximum)
연결케이블		Ø3mmx1.5m (28AWG x 4Core Shielded)
보호등급		meets IP 68
허용과부하		150% R.C
극한과부하		300% R.C
재질		스테인레스강 (17-4PH)

형식명

형식명
CBL		-	500
-	모델		-	용량
	CBL			200,300,500kg
	CBLT			1, 2, 3 ton

결선도

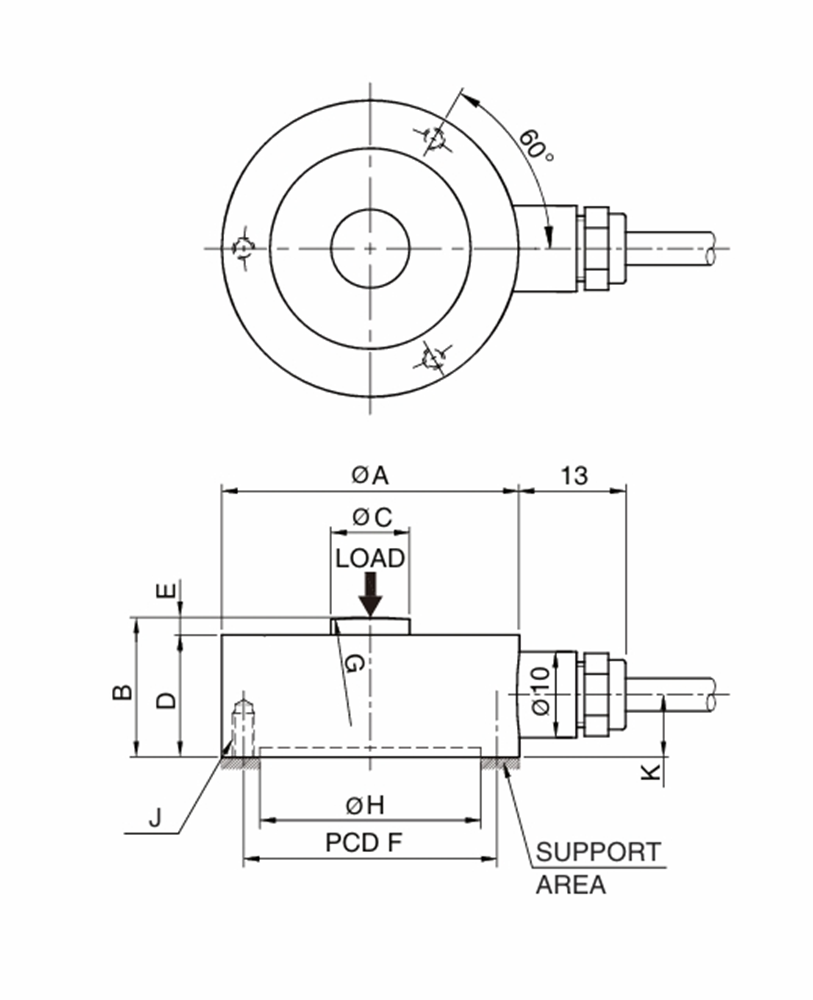

도면

Capacity

A

B

C

D

E

F

G

H

J

K

자중(kg)

200kg ~ 2t
 (196.1N ~ 19.61kN)

Φ34

16

Φ9

14

2

Φ29

R50

Φ24

3-M3x0.5P
 Depth 5

7

0.09

3t
 (29.42kN)

Φ42

18

Φ10

15

3

Φ34

R50

Φ29

3-M4x0.7P
 Depth 6

7.5

0.14
