Model CDFS Series
소형 인장 & 압축 로드셀(10kg ~ 200kg)

다이아프램 구조의 엘레멘트로 되어진 초소형 로드셀 입니다
협소한 공간의 각종 계측장치에 적용됩니다.

제품사양

모델		CDFS A,CDFS B,CDFS C
정격용량 (R.C.)		10, 20, 30kg		50,100,200
정격출력 (R.O.)	mV/V	1.0 ± 0.2		1.0 ± 0.01
비직선성		≤0.5% R.O.
히스테리시스		≤0.5% R.O.
반복성		≤0.5% R.O.
크리이프		≤0.5% in 20min.
제로발란스		≤1% R.O.
온도보상범위		-10 ~ 70°C
허용온도범위		-20 ~ 80°C
출력의 온도영향		≤0.1% LOAD/10°C
영점의 온도영향		≤0.2% R.O./10°C
입력간저항		410 Ohms±30 Ohms
출력간저항		350 Ohms±5 Ohms
절연저항		2000 MOhms at 50V DC
인가전압		3~5V(Recommended), 8V(Maximum)
연결케이블		Ø3mmx1.5m (28AWG x 4Core Shielded)
보호등급		meets IP 67
허용과부하		150% R.C
극한과부하		300% R.C
재질		스테인레스강 (17-4PH)

형식명

형식명
CDFS		-	50
-	모델		-	용량
	CDFS A			10,20,30,50,
	CDFS B			100,200kg
	CDFS C

결선도

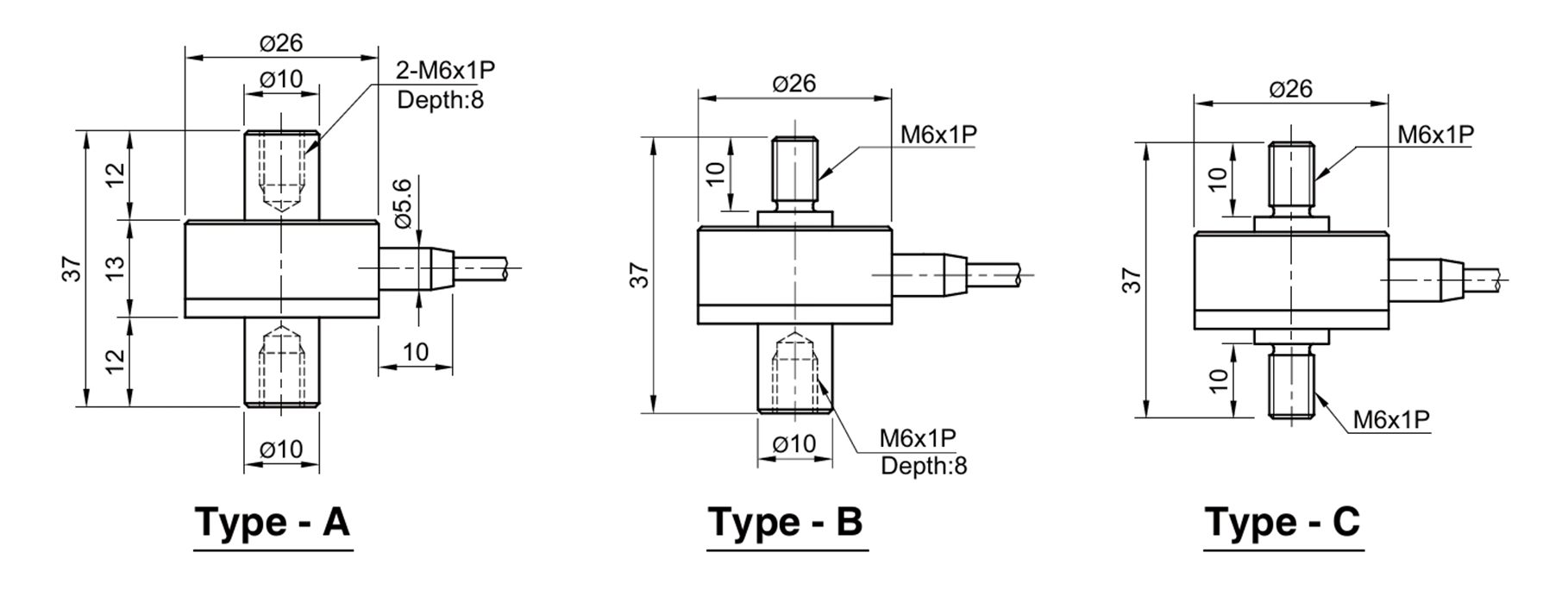

도면
