Model CBMS Series

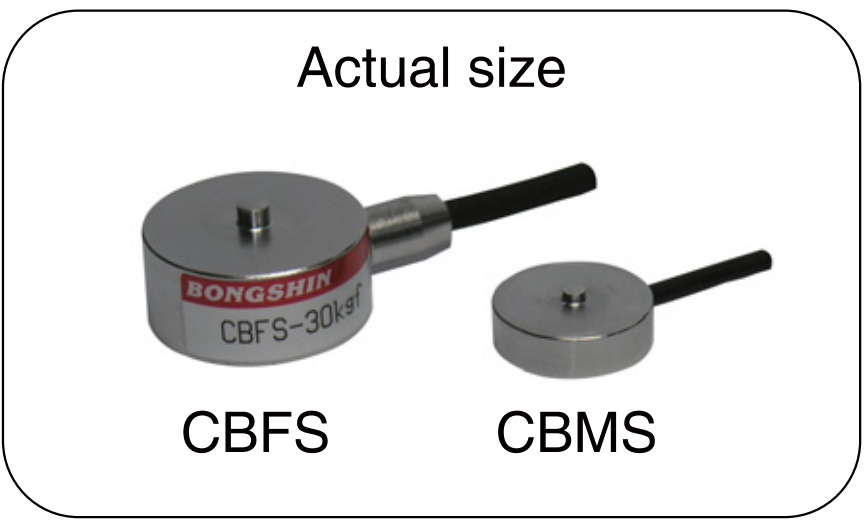

초소형 압축 로드셀(3kg ~ 30kg)

다이아프램 구조의 엘레멘트로 되어진 초소형 로드셀 입니다
협소한 공간의 각종 계측장치에 적용됩니다.


제품사양

모델CBMS
정격용량 (R.C.)3, 5, 10, 20, 30,kg
정격출력 (R.O.)0.7~1.5mV/V
비직선성≤0.5% R.O.
히스테리시스≤0.5% R.O.
반복성≤0.5% R.O.
크리이프≤0.5% in 20min.
제로발란스±0.2mV/V
온도보상범위-10 ~ 70°C
허용온도범위-20 ~ 80°C
출력의 온도영향 ≤0.5% LOAD/10°C
영점의 온도영향 ≤0.5% R.O./10°C
입력간저항350 Ohms ±7 Ohms
출력간저항 350 Ohms ±7 Ohms
절연저항 2000 MOhms at 50V DC
인가전압 3~5V(Recommended), 8V(Maximum)
연결케이블Ø2mmx1.5m (28AWG x 4Core Shielded)
보호등급 meets IP 60
허용과부하150% R.C
극한과부하300% R.C
재질스테인레스 스틸(17-4PH)


형식명


　　　　　
CBMS
-10
　
-모델
-용량　
　CBMS

3, 5, 10, 20, 30,kg
　



　
　　　　　　


결선도


도면
