Model DBCM Series
인장 & 압축 소형 로드셀(2kg~300kg)

- 소형 고정밀도(1/2000)
- 방습재 풋팅 처리

제품사양

모델		DBCM
정격용량 (R.C.)		2, 3, 5kg		10, 20, 30, 50, 100,
				200, 300kg
재질		스테인레스강
정격출력 (R.O.)		1.0 ~ 2.0mV/V		2.0mV/V ±10%
비직선성		≤0.05% R.O.
히스테리시스		≤0.05% R.O.
반복성		≤0.03% R.O.
크리이프		≤0.03% in 20min.
제로발란스		≤1% R.O.
온도보상범위		-10 ~ 70°C
허용온도범위		-20 ~ 80°C
출력의 온도영향		≤0.03% LOAD/10°C
영점의 온도영향		≤0.03% R.O./10°C
입력간저항		400±20 Ohms
출력간저항		350±5 Ohms
절연저항		2000 MOhms at 50V DC
인가전압		3~5V(Recommended), 10V(Maximum)
연결케이블		Ø3mmx1.5m (28AWG x 4Core Shielded)
보호등급		meets IP 64
허용과부하		150% R.C
극한과부하		300% R.C

형식명

형식명
DBCM		-	50
-	모델		-	용량
	DBCM			2, 3, 5, 10, 20, 30, 50
				100, 200, 300kg

결선도

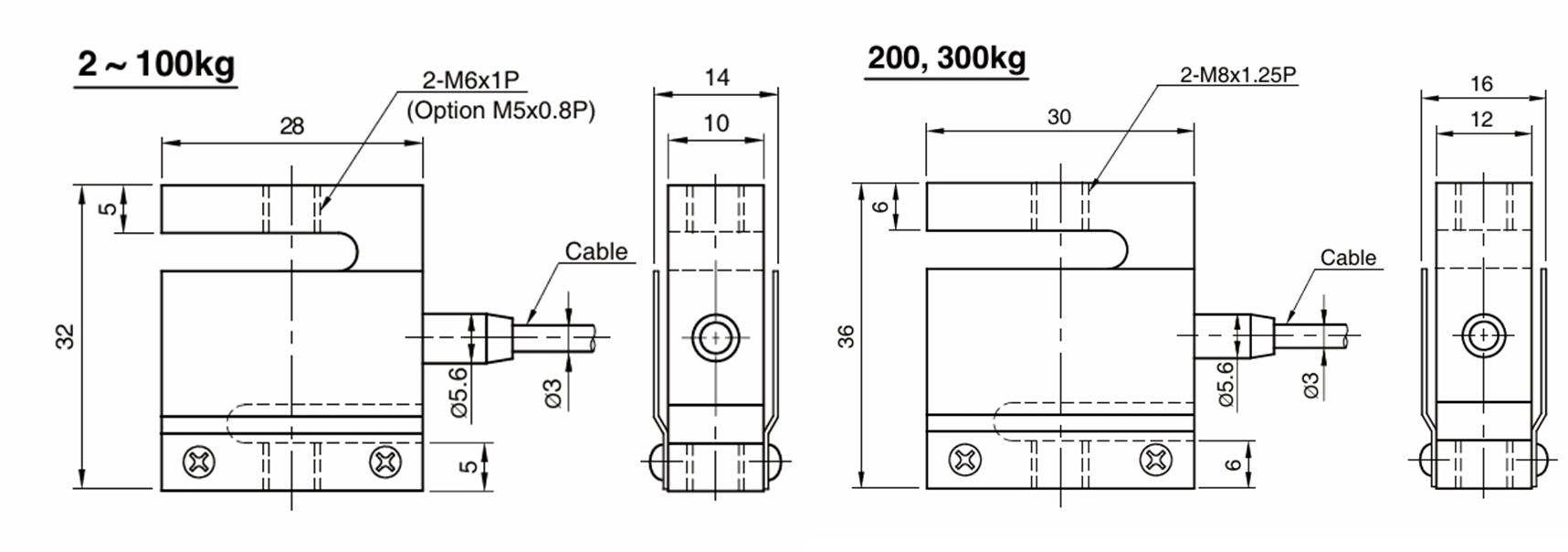

도면
