Model CBFS Series
초소형 압축 로드셀(3kg ~ 1000kg)

다이아프램 구조의 엘레멘트로 되어진 초소형 로드셀 입니다
협소한 공간의 각종 계측장치에 적용됩니다.

제품사양

모델		CBFS
정격용량 (R.C.)		3, 5, 10kg	20, 30, 50kg		100,200,300
					500,1000kg
재질		스테인레스강
정격출력 (R.O..) mV/V		1.0 ± 0.4	1.0 ± 0.2		1.0 ± 0.01
비직선성		≤0.5% R.O.
히스테리시스		≤0.5% R.O.
반복성		≤0.5% R.O.
크리이프		≤0.5% in 20min.
제로발란스		≤1% R.O.
온도보상범위		-10 ~ 70°C
허용온도범위		-20 ~ 80°C
출력의 온도영향		≤0.4% LOAD/10°C
영점의 온도영향		≤0.2% R.O./10°C
입력간저항		400 Ohms±50 Ohms
출력간저항		350 Ohms±5 Ohms
절연저항		2000 MOhms at 50V DC
인가전압		3~5V(Recommended), 10V(Maximum)
연결케이블		Ø3mmx1.5m (28AWG x 4Core Shielded)
보호등급		meets IP 65
허용과부하		150% R.C
극한과부하		300% R.C

형식명

형식명
CBFS		-	10
-	모델		-	용량
	CBFS A			3kg~1000kg
	CBFS B			3kg~1000kg
	CBFS C			3kg~200kg

결선도

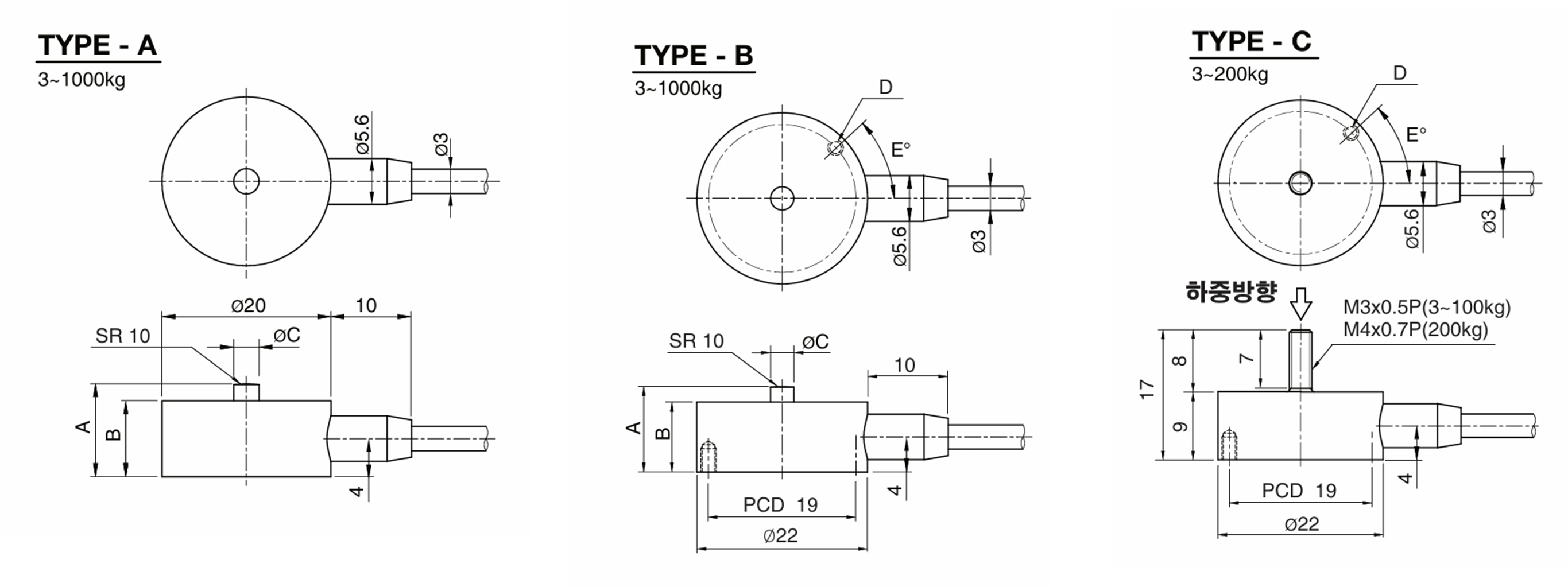

도면

Capacity	A	B	C	D		E°
3~100kg	11	9	3	3-M2.5x0.45P		60°
200~500kg	11	10	4	4-M2.5x0.45P		45°
1000kg	14	13	4	4-M2.5x0.45P		45°
