접촉식 회전형 토크센서

- 플랜지 타입의 회전형 접촉식 토크센서

- 고정된 기기 또는 0˚ ~ 90˚ 각도내에서 토크측정

- 제품 판단시험, 감속기, 각종 액츄에이터 토크측정

- 컴팩트한 디자인이며 설치가 간편


제품 사양

　NE Sereis
정격용량(R.C.)20, 50, 100, 200, 500, 1000, 2000, 3000 kgf·cm
정격용량(R.O.)1.3 ± 0.3 mV/V
종합오차≤ 0.25% R.O
반복성≤ 0.25% R.O
크리프(30분)≤ 0.25% R.O
제로 밸런스0 ± 0.05 mV/V
입력 단자간 저항352Ω ± 1%
출력 단자간 저항352Ω ± 1%
절연 저항> 200MΩ
출력의 온도영향≤ 0.2% LOAD / 10℃
영점의 온도영향≤ 0.2% R.O. / 10℃
인가전압5V, 10V DC
허용 과부하150% R.C.
온도 보상범위-10 ~ 60℃
연결 케이블φ 5 Shield 5m

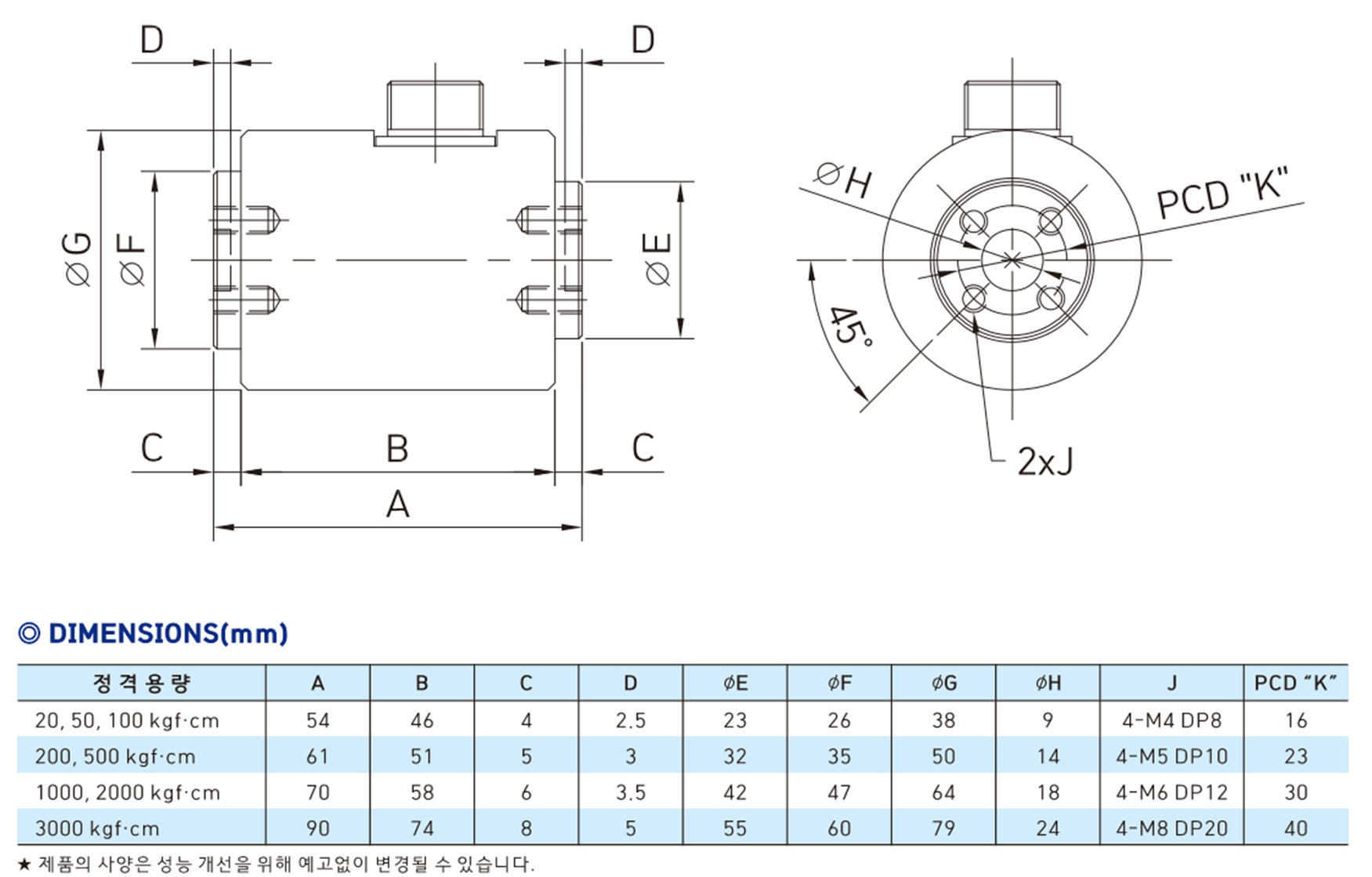

제품 도면

1. NE Series
