DUSM - 미니 Flexure

· 1㎛보다 우수한 정밀도

· 0.5mm 측정거리

· IP68실링

· 다양한 팁 구성

· 소형크기의 견고한 설계

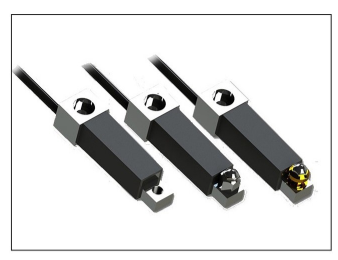

소형 싱글 리프 Flexure는 접촉식 변위센서 기반의 Flexure 모델입니다. 소형 싱글 리프 flexure의 측정 범위는 0- 500µm이 며, 팁 고정을 위한 대체 구성 방법을 제공해줍니다.

M2.5 고정 나사 하나로 게이지 본체를 기구에 장착할 수 있습니다. 팁 고정은 스레드 인서트 M3 구멍, 자체 제작한 길이가 고정된 팁 또는 1mm 높이 조정 기능을 추가할 수 있는 Solartr on의 팁 어댑터를 사용하여 장착할 수 있습니다. 자체제작한 팁을 장착할 수 있지만, 게이지 수명과 반복성을 단축시키지 않으려면 그 높이는 게이지 최고 표면 위에서 최대 6mm를 초과해서는 안됩니다.중간 조정 거리는 표준 팁에서 사용하는 교정 기준점입니다.

길이 연장은 이 타입의 게이지에서 사용할 수 있지만, 이는 굉장히 조심해서 사용해야 합니다. 팁과 고정 스레드간의 거리는 최대 12mm까지 가능하지만, 이는 팁 높이, 접근 각도, 측정 편향 등의 다른 변수에 영향을 받습니다. 이러한 조건 중에서 극단적인 요소 가 있다면 게이지 수명이 상당히 줄어들게 되며, 반복정밀도가 심하게 떨어집니다. 연장 기구를 통해 게이지 직접 판독을 가능하게 하려면, 소프트웨어 연산식이 필요합니다. 하지만 12mm 연장 기구를 사용하면 게이지 기준, 치수가 18mm가 되므로, 833µm 측정 거리가 가능해지는 대신에 판독은 500µm만 됩니다.

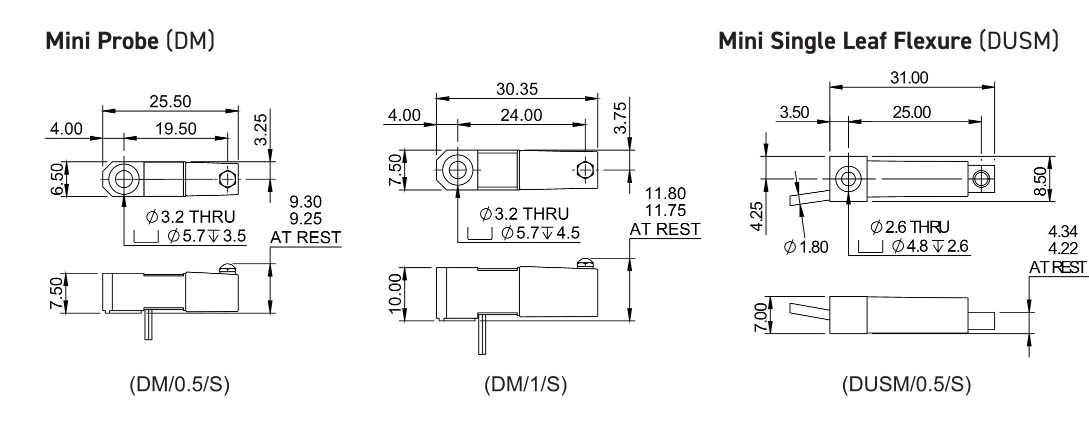

DM - 미니 프로브

· 1㎛보다 우수한 정밀도

· 0.5mm 및 1mm 측정거리

· 스프링 구동

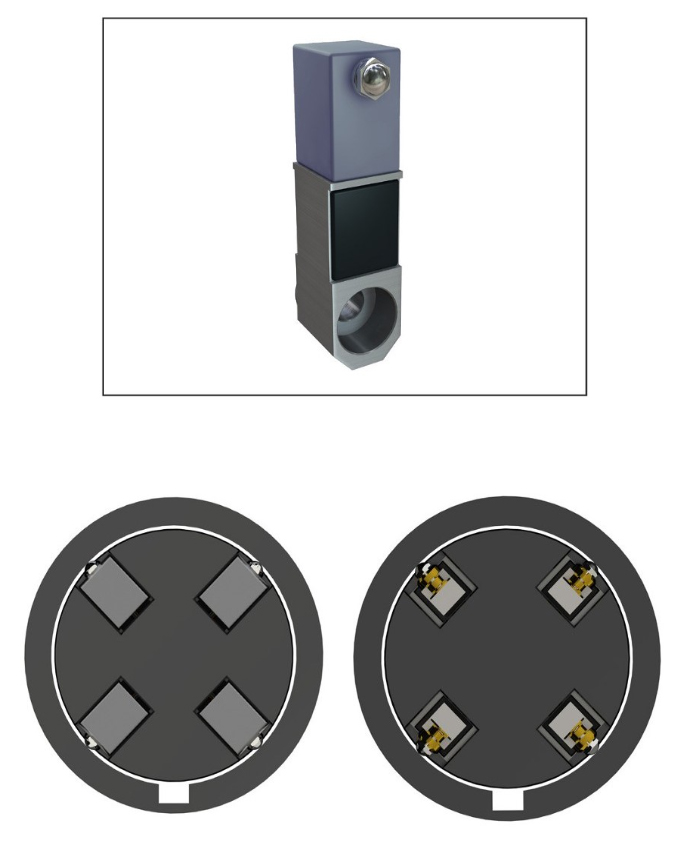

미니 프로브는 소형의 축소된 변위센서로서 내경 등의 좁은 공간 측정에 적합합니다.

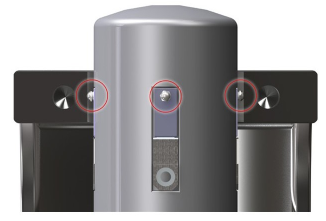

미니 프로브는 병렬 스프링 구조에 기초하고 있으며, 비좁은 공간 또는 윤활 포트가 있는 내경 내에서 회전하더라도 오랜 수명 동안 탁월한 반복정밀도를 보장합니다.초경 팁은 표준으로서 장착되어있지만 특별 용도를 위해 M2 숫나사가 있는 교체가 가능한 다양한 팁이 있습니다.그림과 같이 미니 프로브 장착이 축 또는 교차축에 따라 반복정밀도가 영향을 받습니다.
